Hệ thống âm thanh vòm 360

HỒ SƠ SẢN PHẨM

THÔNG SỐ KỸ THUẬT

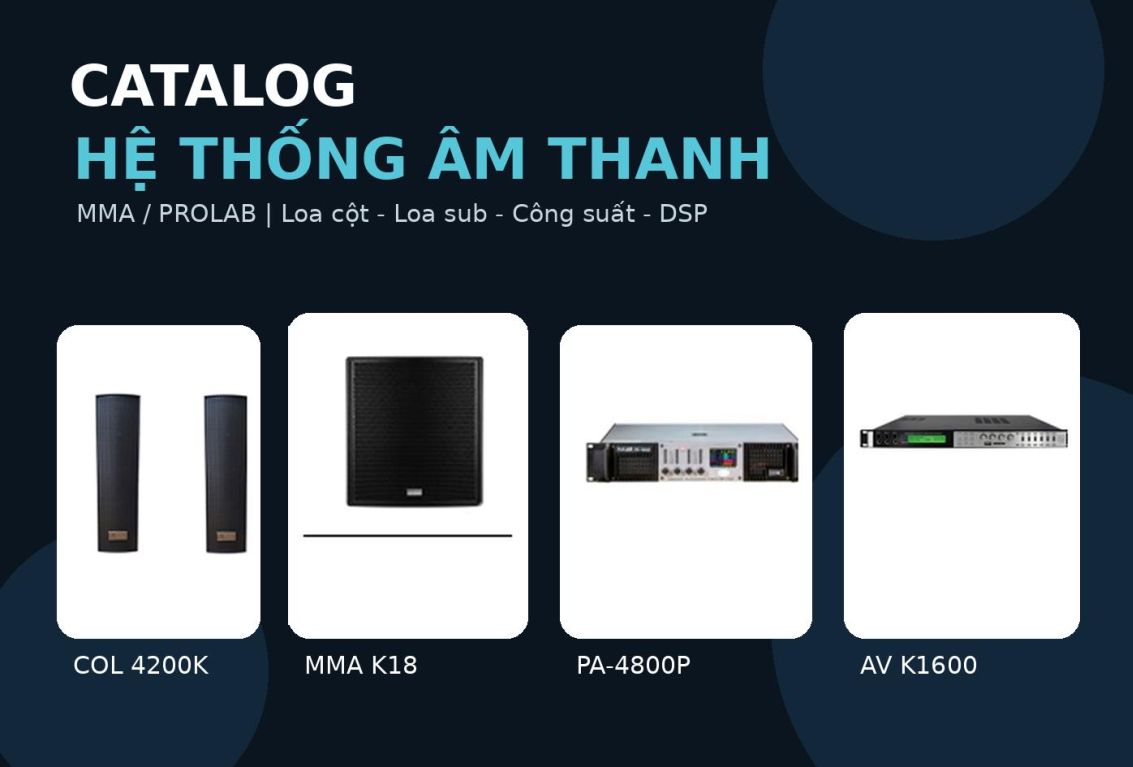

Cấu hình trong nguồn ảnh gồm 4 thiết bị chính: loa cột MMA COL 4200K, loa sub MMA K18, cục đẩy công suất ProLAB PA-4800P và bộ trộn/xử lý tín hiệu Digital AV K1600. Catalog dưới đây chuẩn hóa lại thông tin hiển thị trong ảnh theo dạng hồ sơ sản phẩm dễ dùng cho chào giá, thuyết trình và hồ sơ kỹ thuật.

01  Nguồn phát / Micro

02  Digital AV K1600

03  PA-4800P

04  COL 4200K + K18



VAI TRÒ THIẾT BỊ

•    Digital AV K1600: điều khiển và xử lý tín hiệu, EQ, Compressor, Limiter, Delay và chống phản hồi.
•    PA-4800P: khuếch đại công suất cho hệ loa, hỗ trợ cấu hình 4 kênh Stereo và 2 kênh Bridge.
•    COL 4200K: loa cột toàn dải, phù hợp cho vùng phủ trung/cao và tiếng thoại/nhạc.
•    MMA K18: loa sub 18 inch, đảm nhiệm dải trầm và tăng lực low-frequency cho hệ thống.

Ưu điểm nổi bật
•    Hỗ trợ cấu hình 5.1 / 7.1 và có khả năng mở rộng theo yêu cầu thiết kế.
•    Tạo trường âm bao phủ, phù hợp cho trải nghiệm xem phim và trình diễn đa kênh.
•    Subwoofer đảm nhiệm dải trầm mạnh, tăng cảm giác chân thực của hiệu ứng điện ảnh.
•    Bộ xử lý tín hiệu số hỗ trợ EQ, Delay, Compressor, Limiter và các chức năng cân chỉnh hệ thống.
•    Có thể tùy biến vị trí và số lượng loa theo kích thước, hình dạng và mục đích sử dụng của phòng.
•    Phù hợp cho rạp phim, phòng chiếu gia đình, phòng giải trí, phòng trải nghiệm âm thanh và hệ thống trình diễn.
Phù hợp với không gian rạp phim và trải nghiệm âm thanh 360°
Hệ thống đặc biệt phù hợp cho các mô hình phòng chiếu phim, phòng giải trí cao cấp, phòng trình diễn và không gian trải nghiệm âm thanh 360°. Việc bố trí loa theo nhiều hướng giúp tạo trường âm bao phủ, tăng khả năng định vị nguồn âm và mang lại trải nghiệm nhập vai cho người xem.
Đối với mô hình rạp phim 360° hoặc không gian âm thanh đa chiều, hệ thống có thể được cấu hình theo số lượng kênh và vị trí loa thực tế của phòng. Bộ xử lý tín hiệu số cho phép cân chỉnh mức âm lượng, EQ, Delay, Compressor và Limiter cho từng nhóm/kênh, từ đó tối ưu sự đồng nhất của âm thanh trên toàn bộ khu vực khán giả.

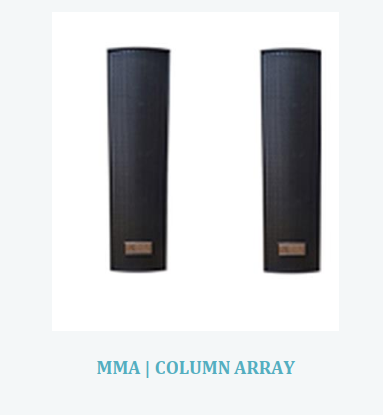

Loa Column MMA COL 4200K
Loa cột dạng thanh mảnh, thùng hợp kim nhôm, thiết kế hướng đến độ phủ đồng đều cho khu vực nghe và tiếng thoại.

ĐIỂM NỔI BẬT  •    Thiết kế cột gọn, dễ bố trí trong không gian cần kiểm soát diện tích.  •    Góc phủ ngang/dọc rộng theo thông tin nguồn ảnh.  •    Kết nối NL4 Speakon cho hệ thống lắp đặt chuyên nghiệp



THÔNG SỐ KỸ THUẬT

Mã sản phẩm	COL 4200K
Dải tần đáp ứng	60 Hz - 20 kHz (+/-3 dB)
Độ nhạy	104 dB / 1 W / 1 m (+/-2 dB)
Công suất	200 W / 8 ohm định mức; 800 W / 8 ohm cực đại
Cấu tạo củ loa	4 x 4 inch
Max SPL	127 dB
Đầu nối / vật liệu	2 x NL4 Speakon / hợp kim nhôm
Góc phủ âm	100° (ngang) x 100° (dọc)
Kích thước / trọng lượng	125 x 495 x 140 mm / 7.6 kg

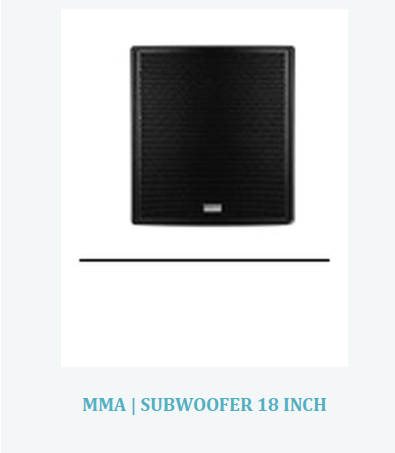

Loa Sub MMA K18
Loa sub 18 inch công suất lớn, thùng gỗ ép dày 18 mm và lưới thép mặt trước, dùng để tăng dải trầm và áp lực âm thanh cho hệ thống.

ĐIỂM NỔI BẬT •    Củ bass 18 inch cho dải trầm mạnh và độ mở lớn.



Cấu hình công suất	RMS 1200 W / Program 2400 W / Peak 3600 W
Dải tần đáp ứng	35 Hz - 200 Hz
Loa bass	18 inch
Độ nhạy	98.5 dB/W/m
Trở kháng	8 ohm
Thùng loa	Gỗ ép dày 18 mm, phủ sơn chống trầy xước; lưới thép mặt trước
Kích thước (R x C x S)	530 x 690 x 700 mm
Trọng lượng	54 kg
Màu sắc	Đen



•    Cấu hình công suất RMS/Program/Peak phù hợp hệ thống trình diễn công suất cao.
•    Kích thước và trọng lượng phù hợp lắp đặt cố định hoặc hệ thống lưu động có xe đẩy/giá đỡ phù hợp.

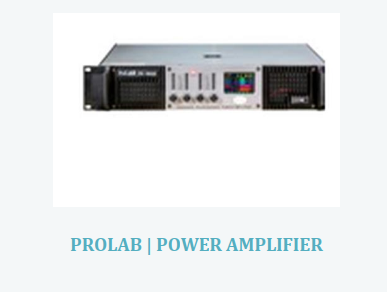

Power ProLAB PA-4800P

Cục đẩy công suất 4 kênh, hỗ trợ cấu hình Stereo 8 ohm, Stereo 4 ohm và Bridge 8 ohm theo thông tin trên bảng nguồn.

ĐIỂM NỔI BẬT • Thiết kế 4 kênh để kéo nhiều nhánh loa trong cùng hệ thống. • Có chế độ Bridge giúp mở rộng công suất cho cấu hình phù hợp. • Dải đáp ứng 20 Hz - 20 kHz và THD <0.01% theo ảnh nguồn.



THÔNG SỐ KỸ THUẬT

Bảo hành	12 tháng
Điện áp sử dụng	~220 V / 50-60 Hz
Công suất Stereo	8 ohm 800 W x 4 CH
Công suất Stereo	4 ohm 1200 W x 4 CH
Công suất Bridge	8 ohm 2500 W x 2 CH
Độ méo tiếng	< 0.01%
Dải tần đáp ứng	20 Hz - 20 kHz
Độ nhạy vào	0.775 V / 1.2 V / 2.5 V
Khối lượng	26 kg
Kích thước	483 x 480 x 483 mm (theo ảnh nguồn)

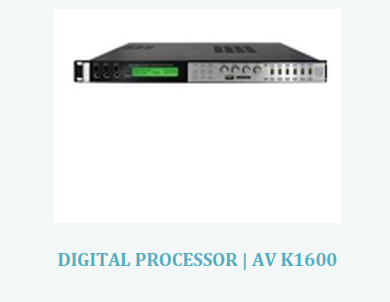

Bộ trộn tín hiệu Digital AV K1600
Thiết bị xử lý tín hiệu số tập trung cho việc cân chỉnh EQ và kiểm soát động học, chống phản hồi và delay trong hệ
thống.

ĐIỂM NỔI BẬT • Một thiết bị trung tâm để cân chỉnh và quản lý tín hiệu trước công suất. • Có Compressor, Limiter, PEQ, Delay và Feedback Suppression. • Preset giúp lưu các cấu hình vận hành cho nhiều trạng thái hệ thống.



THÔNG SỐ KỸ THUẬT


Bộ xử lý đầu vào	Mic và Music, hỗ trợ EQ (PEQ)
Mic Input	Có Compressor và Limiter
Main Output	EQ (PEQ), có Compressor / Limiter
Center / SUR / SUB	Mỗi kênh có 3 tham số EQ (PEQ) theo ảnh nguồn
Feedback Suppression	4 chế độ: Tắt / 1 / 2 / 3
Preset	Lưu tối đa 16 chế độ hoạt động
Delay	Hỗ trợ Delay cho các đầu ra
Giao diện	Phím bấm kết hợp giao diện PC, cho phép cài đặt và giám sát tham số
Mức điện đầu vào	tối đa 4 V RMS
Mức điện đầu ra	tối đa 4 V RMS



DANH MỤC THIẾT BỊ

STT	Thiết bị	Thông số chính	Vai trò
1	MMA COL 4200K	200 W / 800 W peak @ 8 ohm; 60 Hz - 20 kHz; 127 dB	Loa cột / mid-high
2	MMA K18	18 inch; 1200 W RMS; 35 Hz - 200 Hz	Loa sub / low
3	ProLAB PA-4800P	4 CH; 800 W x 4 @ 8 ohm	Khuếch đại công suất
4	Digital AV K1600	PEQ + Comp + Limiter + Delay + FBS	Trộn / xử lý tín hiệu
